怎樣判斷高壓電容器的優劣？

1、非通電狀態檢測與判斷：用來測定阻值。兩根第一阻值為2歐姆，第二根絲阻接近于短接。高壓繞組阻值80～120歐姆。各種變壓器差異很大。

2、通電檢測判斷：將初級接通到交流市電的220V，看次級電壓是否在范圍之內。電燈絲大約4V，高壓2000V，這里2000V不太好。普通萬用表測量電壓沒有那么高。可通過引弧初步判斷。要有經驗。還可通過測量空載電流輔助判斷。用微波爐控制變壓器的電流約4A。

微波爐不能用時檢查。首先切斷變壓器的聯接，并用萬用表電阻檔測。主繞組2。一般情況下，高壓繞組130歐左右，這是正常的。高電壓繞組一端通過的，要測高電壓繞組的電阻，將一根接到底板上，另一根接到高壓二極管上。燈絲繞組太粗太短，不利于測量，而且經常損壞。

高電壓互感器作為易損件和易損件兩種。可能會發生：高壓電線泄漏，短路，燒斷。我公司在維修時還發現，原線材竟然是鋁包線做的，與插片焊接點常存在接觸不良問題。

檢查電容器優劣詳解：

1、測量儀器需要設置在最大電阻范圍內；

2、正常情況：

a、試驗電容器兩端子，短期(實跳)顯示導通，充電后電阻約為10MΩ；

b、接線端和外殼之間的電阻應該是無限的；

3、異常情況：

a、短路電容器總是通電；

b、由于其10MΩ的內阻，開路電容器總是顯示10MΩ電阻值；

c、當高壓電容內部線路接線斷開時，顯示為無限大電阻。

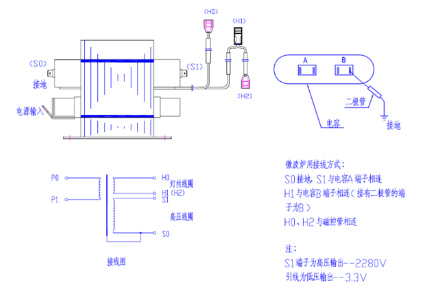

微波爐電容接法詳細說明圖

您仔細看一下這張電路圖，看看文字說明。

1、左下為線路電氣圖。有些變壓器二次線圈是引線(S0直接釘在變壓器鐵芯上)，圖中的接線結構相同。

2、絲繞的導線通常是紅色、紅色、黑色、紅色白色硅膠線，內含1、0線徑的線芯。

要說微波爐的電容器，就是指機器內部的高壓電容吧，它表面有2個接線端子，另外它的外殼也算一個終端。電容外殼與微波爐外殼必須可靠。

聯接時，外殼必須與電源線的地線可靠地連接，電源線的接地端必須與插座中的地線可靠接觸，插座內的地線必須與電源系統的地線可靠連接；電容器上的2個接線端子一端接高壓變壓器高壓輸出端，另一端與磁控管的高壓輸入端相連。
