高壓濾波補償裝置的應用及技術特點

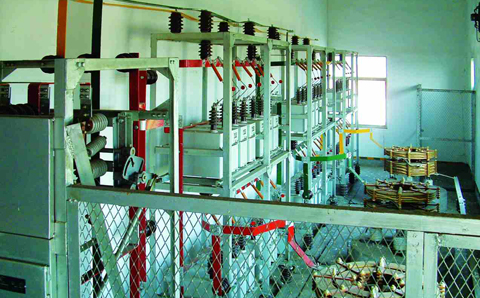

高壓濾波補償裝置主要用于變電站110KV母線的無功補償和濾波。根據系統和諧有趣波源的特點，采用專用程序優化設計濾波器，使無功補償和濾波效果最佳。該裝置安全可靠，配置合理，投資少。

應用領域：

它可廣泛應用于電力、冶金、化工、煤礦、輕工、建材等行業中具有相對穩定負荷的功率因數補償和諧波抑制。

主要技術指標：

1)電壓等級：6~110KV；

2)濾波效果符合GB/T14549-93國標要求；

3)補償后功率因數提高到0.92以上；

4)額定容量和外觀尺寸：根據用戶要求；

技術特點：

1、濾波電容采用全膜或膜紙復合絕緣介質，損耗小，可靠性高；濾波電抗值為空芯筒式結構，電抗值±7%連續可調；濾波電阻采用無感編織電阻。

2、為了達到最佳濾波效果，根據實測短路容量、電壓等級和諧波含量，通過CHP諧波分析程序地址計算提出最佳補償方案。

3、濾波裝置可配備BS系列濾波器自動切割控制器。

1)可根據負載的無功電流和諧波電流進行調整；

2)快速跟蹤；

3)實時顯示系統的功率因數；

4)母線電壓及保護動作信號；

5)具有通信功能；

6)具有手動、自動切換功能；

4、濾波裝置采用FB系列濾波器微機保護，具有更全面的保護功能，可自動識別故障類型，并與控制器協調。

1)濾波器組過電流保護；

2)濾波器組電流速斷保護；

3)三相電流不平衡保護；

4)過電壓保護；

5)欠電壓保護。
